LEDポジションランプ Ver.1

Mercedes-Benz C-Klasse W203
Standlicht

2006.11.19
使用したLEDはオーディオQさんの日亜化学 NFSW036BT（通称RIGEL）、スペックは Vf=3.5V If=150mA 20lm 120°です。
ヘッドライトユニットの中にスペースがあるので、LEDと電源ユニットを分離しました。

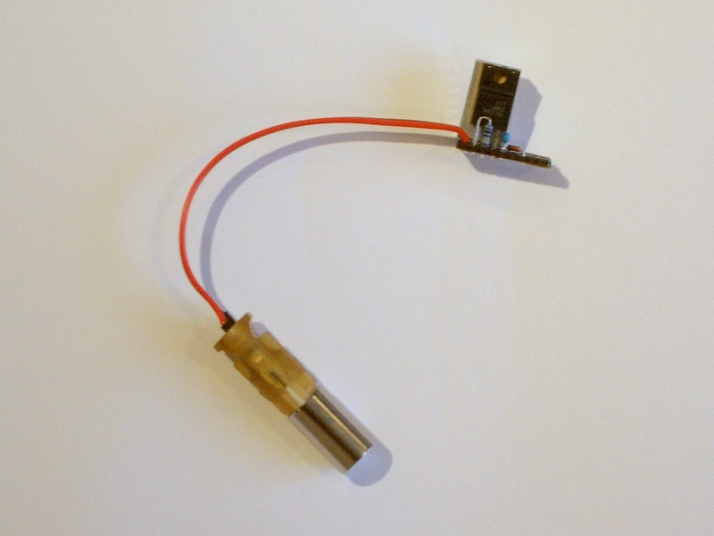

写真1	全体像です。右側がリニアレギュレータです。基板をウェッジ球の代わりしたので配線がちょっと節約できました。ちなみに、純正のバルブは5Wです。

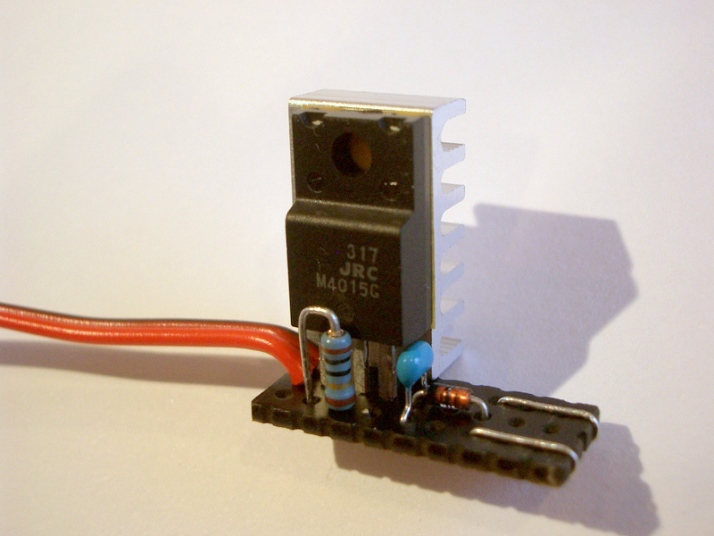

写真2	電源ユニットです。ナショナルセミコンダクターのLM317という可変3端子レギュレータを使用した120mAの定電流回路です。リニアですから、電圧を落とした分だけ発熱します。一応、小さいですがヒートシンクを付けました。

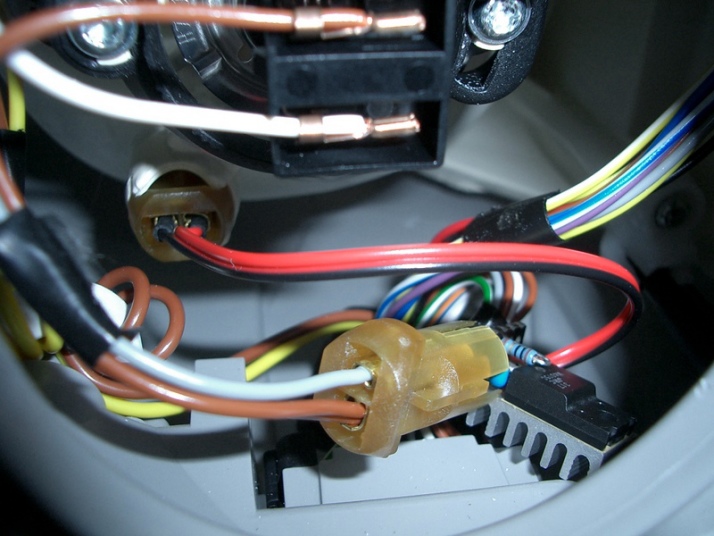

写真3	LEDユニットです。本体には20mm×10mmφのスペーサーを流用しました。ホームセンターで2個100円で売っています。ニッケルメッキで光沢があり、アルミよりも見た目がいいです。熱伝導率は劣りますが… オレンジ色のがバルブソケットです。これは古いヘッドライトユニットから取り外したものです。部品として売っているんでしょうか？ LEDは3.5mm角ととても小さかったので、2個を並べて直列に接続しました。

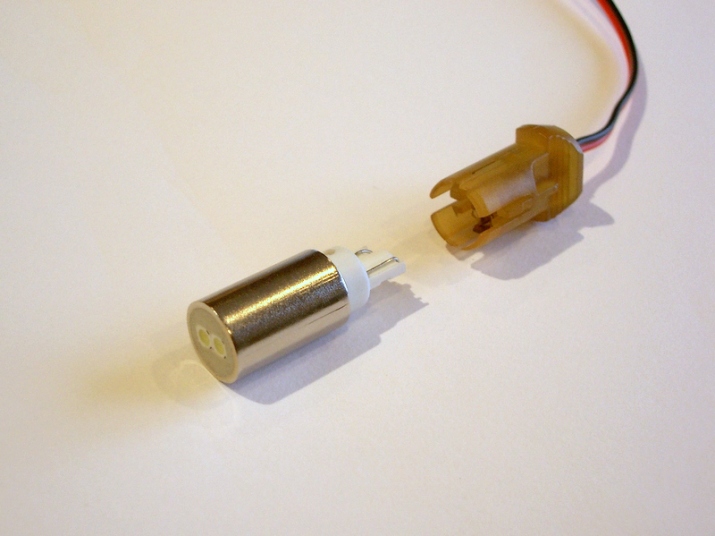

写真4	オレンジ色のバルブソケットを本体から外し（写真の下側）、そこに基板を直接差し込みます。外したソケットに替えてLEDユニットを差し込めばインストール完了です。

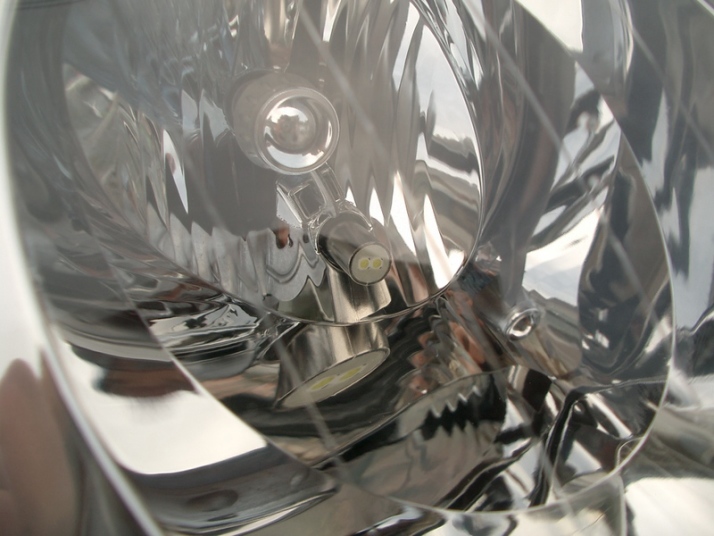

写真5	中央に見えるのがLEDランプです。
