LEDドアランプ

Mercedes-Benz C-Klasse W203
Ausstiegsleuchte

2006.12.18
使用したLEDはLED PARADISEさんの白色 6chip Power FLUXです。
このLEDのスペックは Vf=2.8-3.6V If=120mA 18-23lm 90°ということで、この形状のLEDとしては最も明るい部類に入るのではないでしょうか。

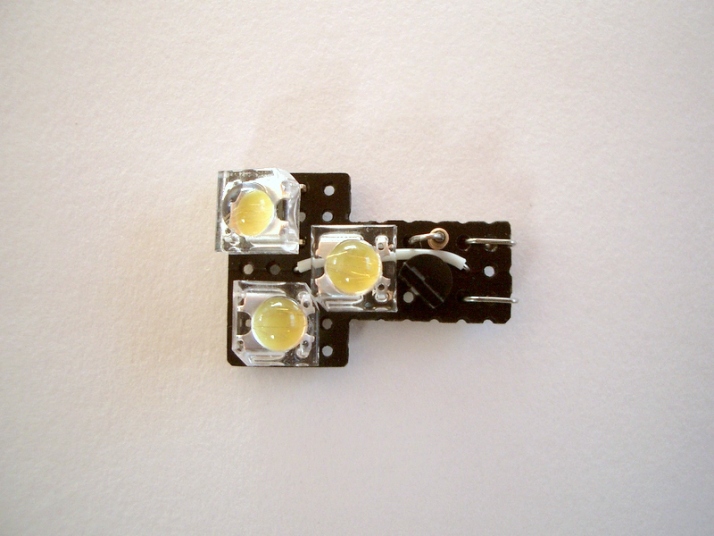

写真1	使用したLEDは3個で明るさは約45ルーメンです。

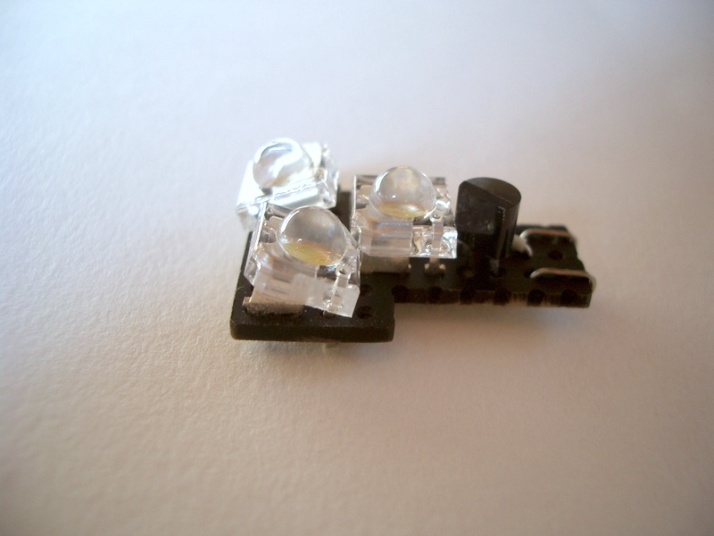

写真2	ここは球切れ検出をしていないので、LEDを3個直列に接続しても問題ありません。約100mA流れるようリニアレギュレータで制御しています。回路的にはフロントルームランプの1列分と同じですので、そちらを参考にしてください。 W203では写真6のようにドア内装の下面にランプが付いています。そのため、ランプから地面まであまり距離がないので、より広い範囲を照らすようにLEDの傾きを変えてみました。前後に広くなるようにしています。

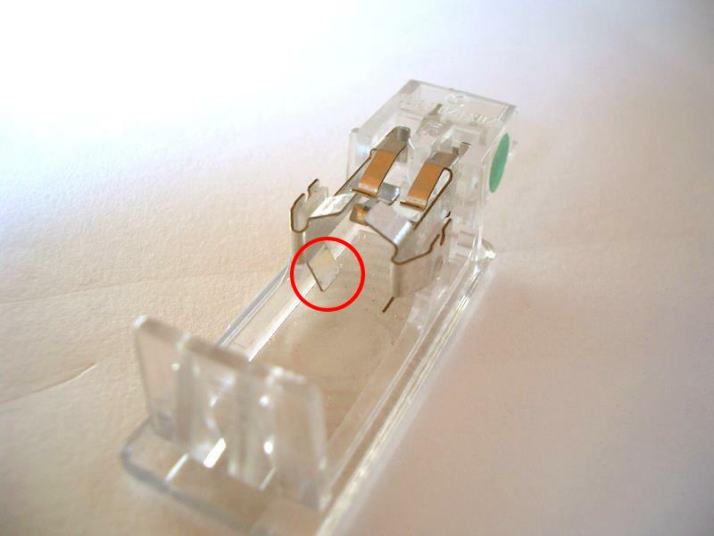

写真3	ランプケースです。もともと5Wのウェッジ球が入っています。基板をソケットに差し込んだ際、写真の赤マルで囲んだ部分が部品に接触してしまうので、若干広げました。

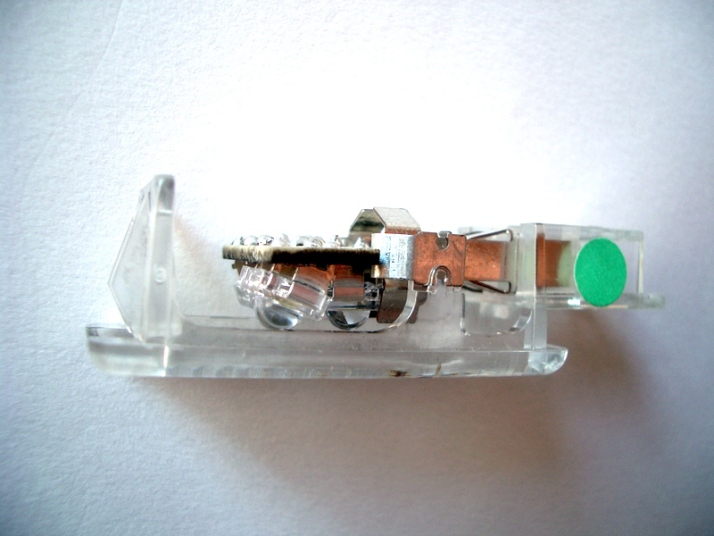

写真4	基板を差し込んだ状態です。左側に余裕がありますが、差込時のマージンとして必要です。ホルダー金具ごと置き換えるのであれば、より多くのLEDを実装できるでしょう。

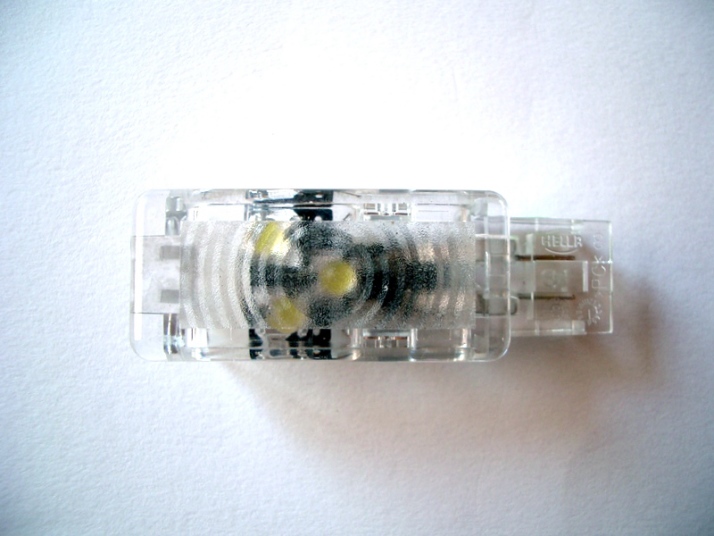

写真5	正面から見た様子です。軽くフレネルが入っていますね。

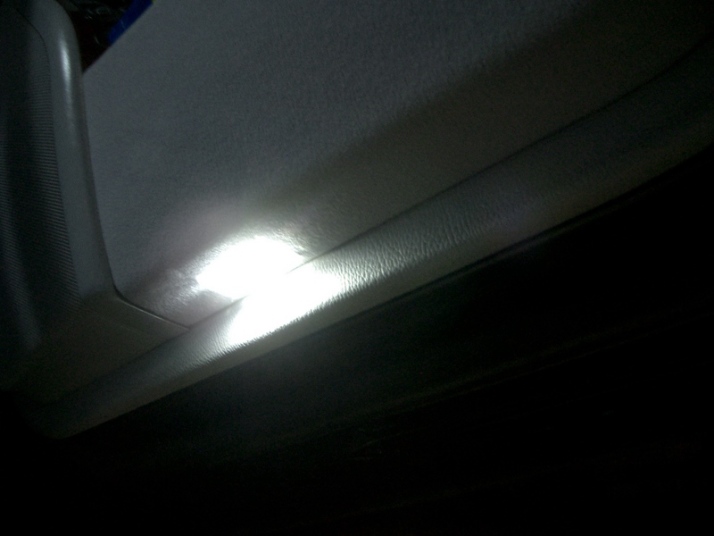

写真6	ランプはドアの下面前方に付いていて、足元のみを照らします。写真は下から見上げるように撮影しました。

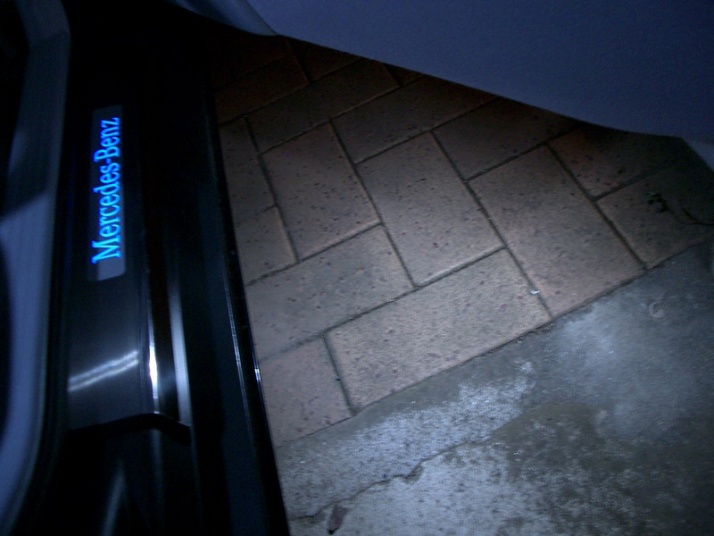

写真7	蛍光灯のような色合いで地面をで照らします。明るさも十分です。
