LEDリアルーム&ゲートランプ
HONDA オデッセイ RA6
2007.3.4
使用したLEDはしまりす堂さんのSHD-HBWXZ4 白色 4chip Power FLUXで、フロント＆センタールームランプと同じものです。
 写真1 |
リアルームランプは中央に1つだけなので、LEDをちょっと多めにしてみます。ここには12個のLEDを使用しました。約216ルーメンです。 純正にはフロントと同じく8Wの白熱電球が付いています。 |

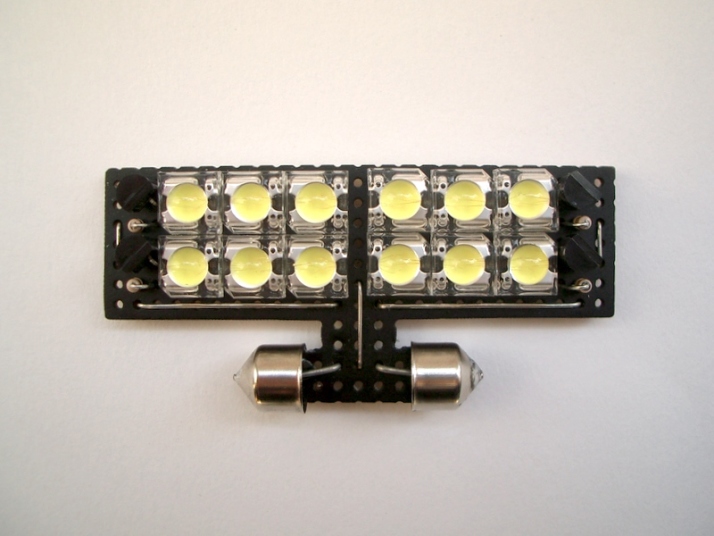

 写真2 |

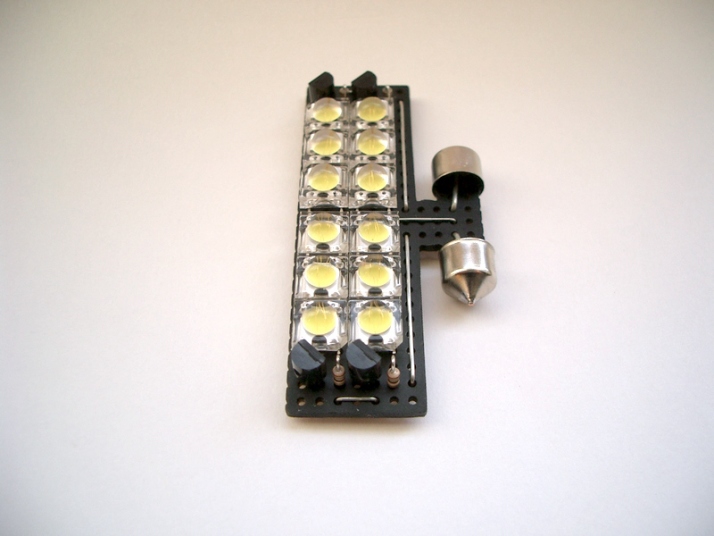

フロント・センターと同じく、1列に3個のLEDを直列接続し、それを4列並列にしてあります。 |

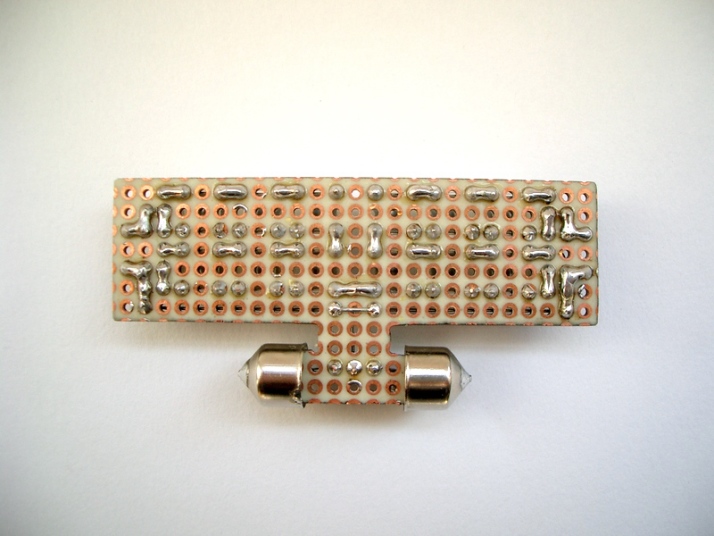

 写真3 |
裏面です。 1箇所だけ、配線を交差させるためにハンダブリッジでない部分ができてしまいました。別に問題はないのですが、これまでハンダブリッジで済ませてきただけに、ちょっとく悔しい… |

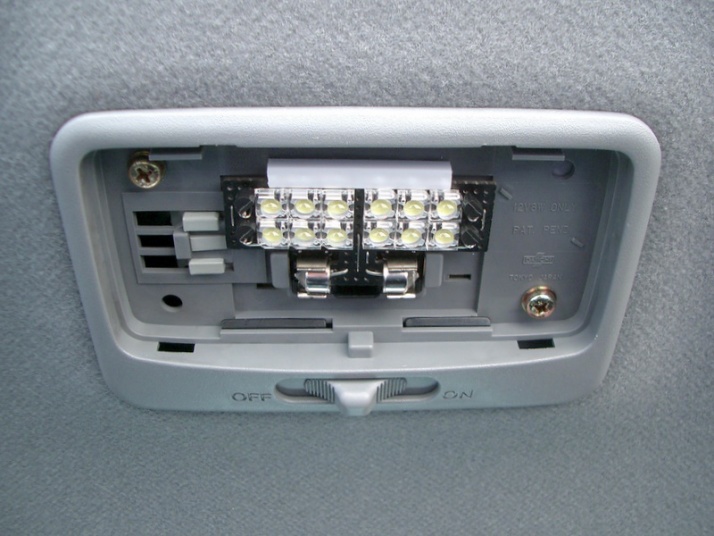

 写真4 |
装着した状態です。 基板を固定するために、ここにもコ型モールを使用しました。 |

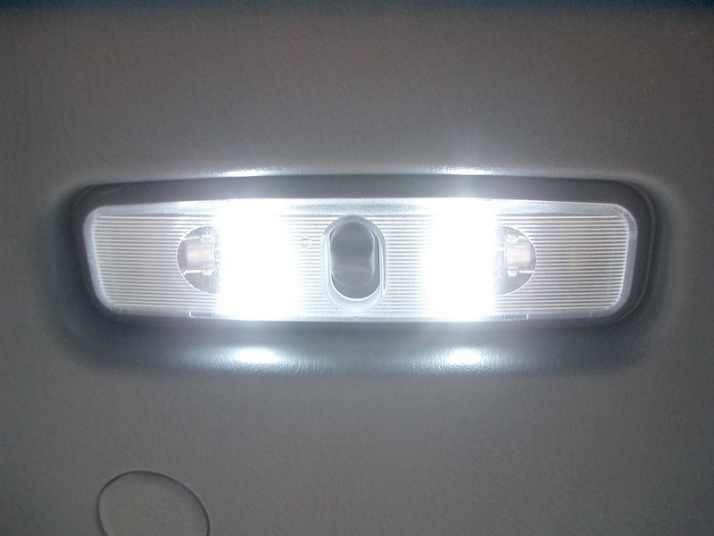

 写真5 |
夜間点灯した様子です。 写真ではちょっと暗く見えてますね。黒っぽい内装だと実際より暗く写ってしまうようです。 隅のほうまではっきり見えるので、夜間の荷物の出し入れが大変しやすいです。 |
2007.8.26
テールゲートにもランプがあることに気づきました。

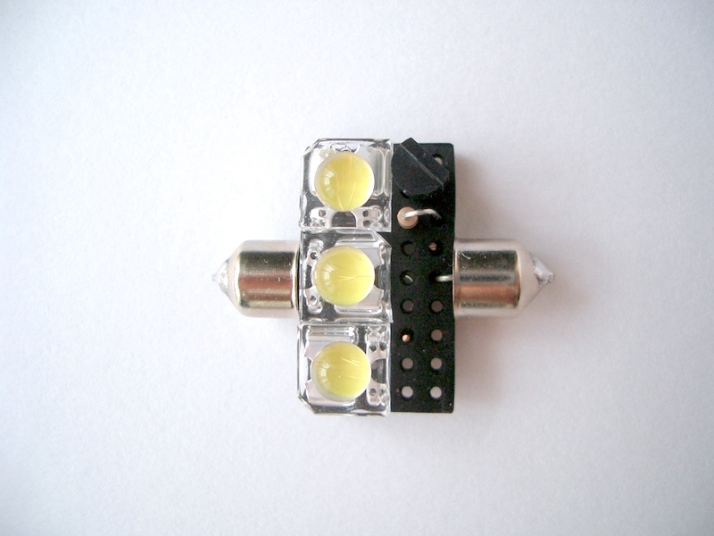

 写真6 |
ここには5Wの小さな舟形電球が使われているため、あまりスペースがありません。写真6のようにLEDを配置して、ぎりぎりで収まりました。 口金はS7です。 同じものを2個作成しました。 |

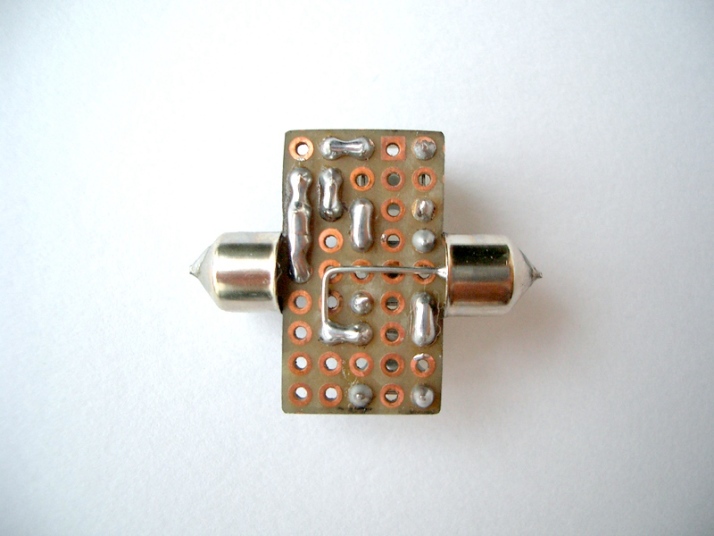

 写真7 |
こちらも、ハンダブリッジでは処理できない部分ができてしまいました。 |

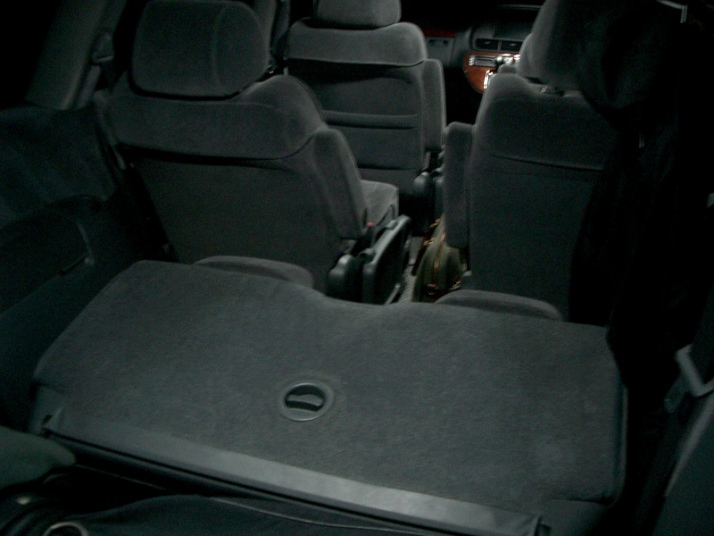

 写真8 |
点灯した様子です。 極性は中央側が＋です。つまり、左右で向きが逆になります。 発光ポイントがレンズからちょっとずれた位置に見えます。LED部が中央側に寄ったせいもありますが、もともとレンズが外側にずれた位置に付いています。たぶん、光が外側に広がるよう意図したものと思われます。 |
