LEDドア＆フットランプ

BMW MINI R50
Ausstiegsleuchte und Fussleuchte

2008.6.16
使用したLEDはしまりす堂さんから購入した日亜のNGPWR70AS FLUXで、ルームランプと同じものです。


写真1		 ドアランプです。
使用したLEDは3個です。明るさは単純に足し算して約36ルーメンといったところでしょうか。
もともと5Wのウェッジ球が入っていますので、T10ウェッジベースを使って接続します。
ここは微弱電流対策は必要なさそうです。

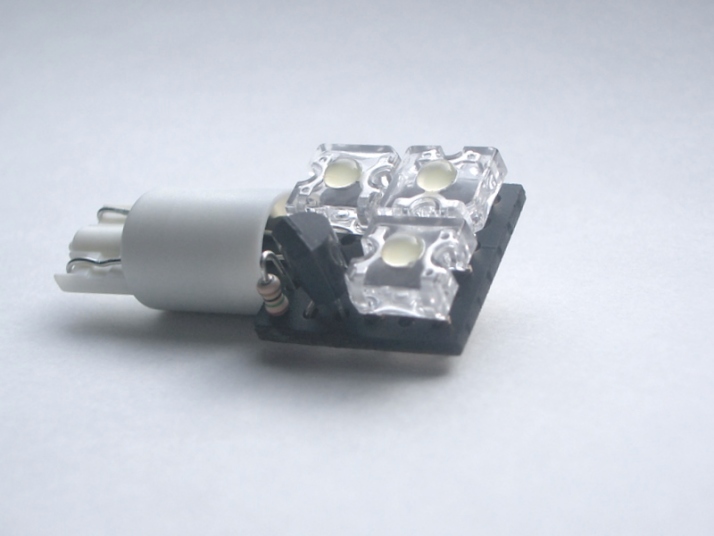

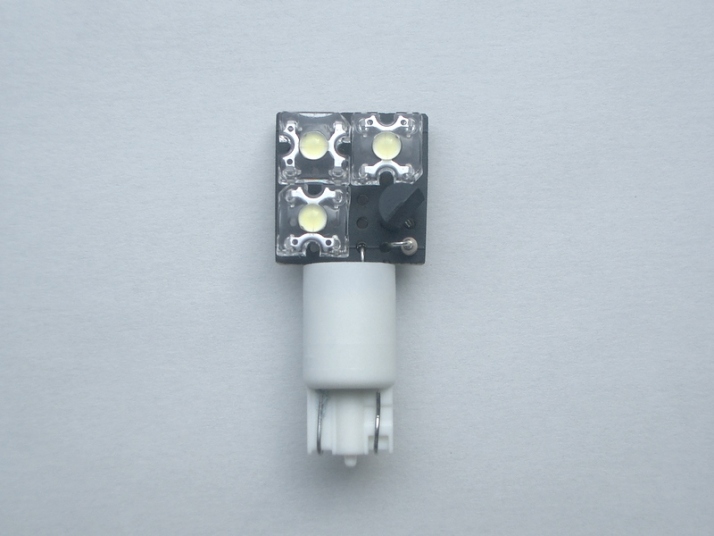

写真2		 3個のLEDを直列接続し約83mA流れるようリニアレギュレータで制御しています。
基板をウェッジベースに固定するのに、エポキシパテを使いました。熱に強いので安心です。

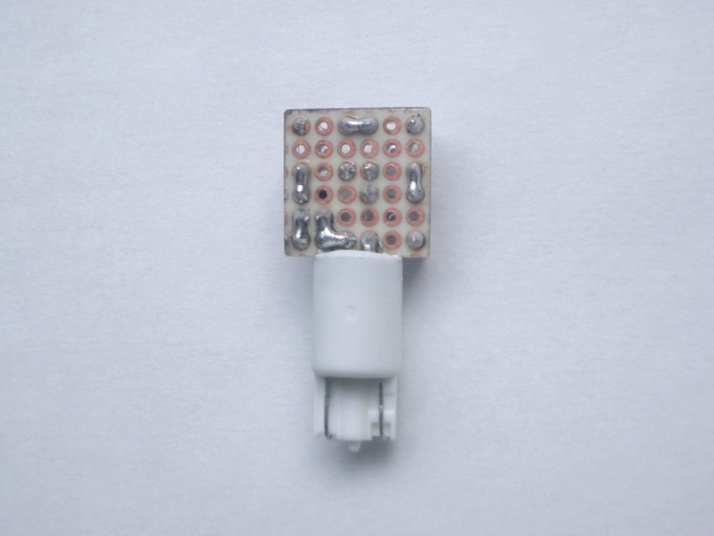

写真3		 FLUXタイプのLEDは向きを工夫するとハンダブリッジだけで配線できます。

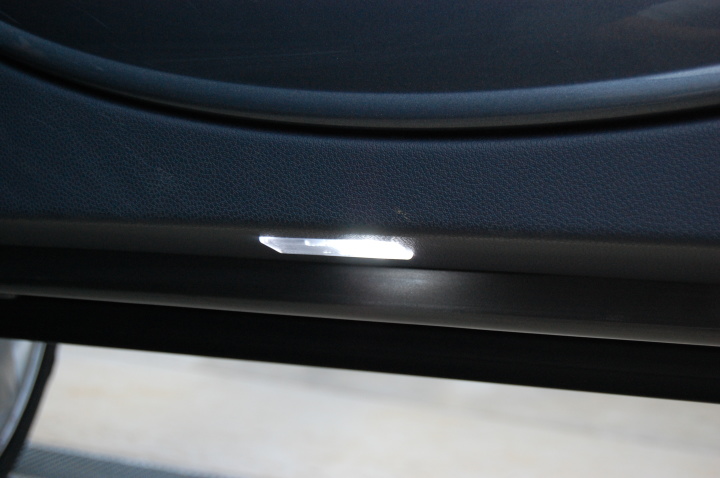

写真4		 ドアランプ点灯の様子です。

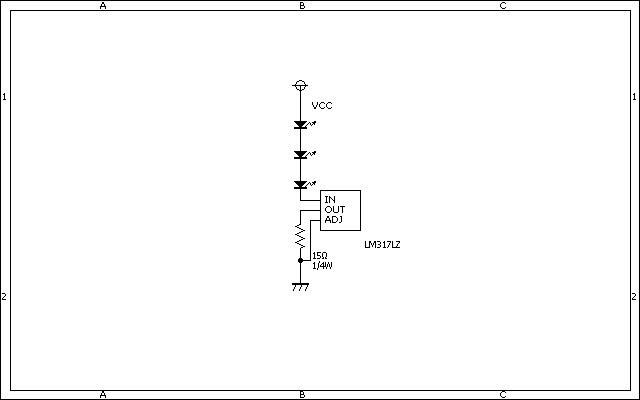

図1		 ドアランプの回路図です。

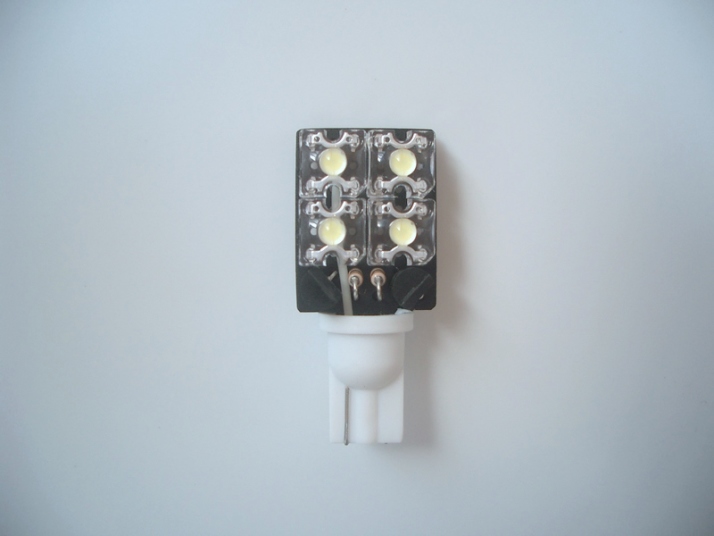

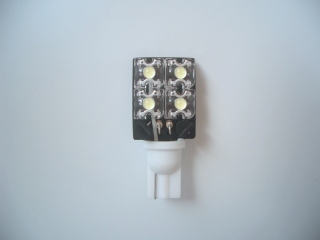

写真5		 こちらはフットランプです。
ドアランプよりももう少し明るくしたいということで、使用したLEDは4個です。
ここも微弱電流対策は不要のようです。

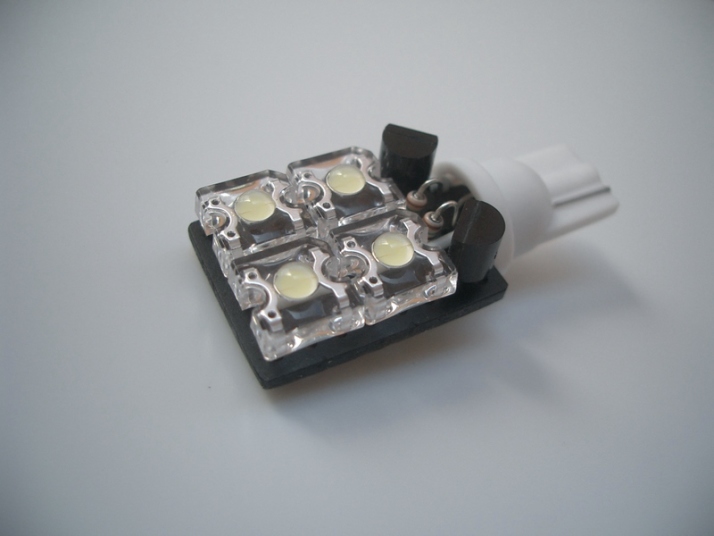

写真6		 2個のLEDを直列接続し約83mA流れるようリニアレギュレータで制御しています。
直列接続を2個に減らすとレギュレータでの損失が大きくなります。レギュレータの発熱がちょっと心配です…

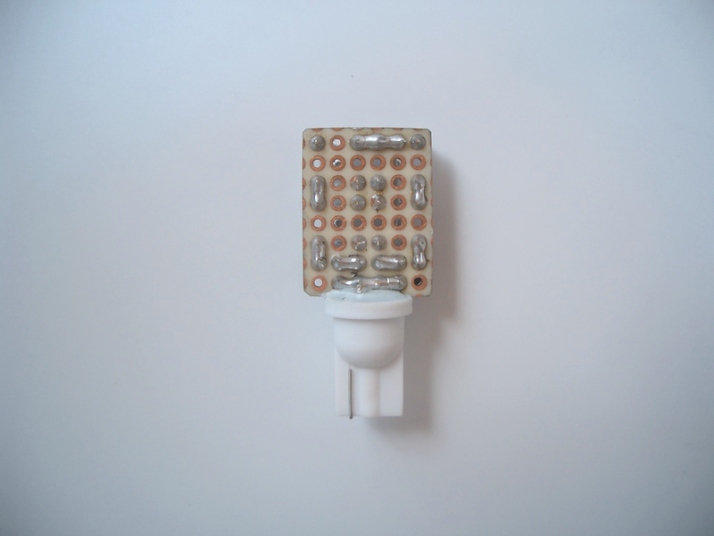

写真7		 こちらも裏面はハンダブリッジのみで。

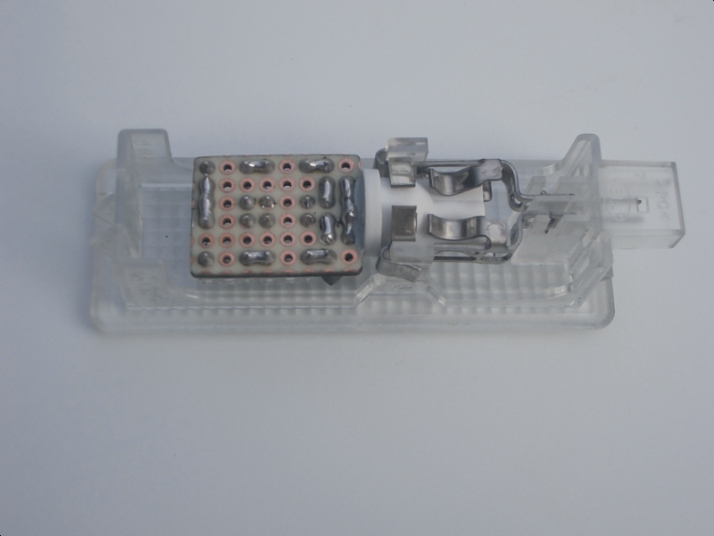

写真8		 ランプをカバーにセットしたところです。ドア用もフット用も同じカバーでしょうか。片面照射のFLUX LEDは、このような用途に適してますね。
ソケットが細いので多少ガタつきます。ビニールテープを巻いてホルダー金具に密着するようにしました。

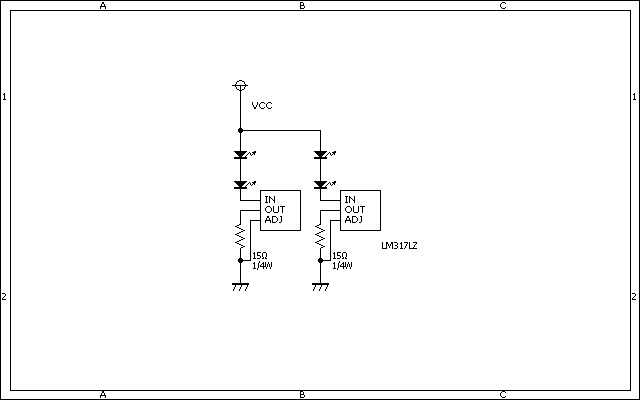

図2		 フットランプの回路図です。
