LED灰皿照明

Mercedes-Benz C-Klasse W203
Lampe im Aschenbecher

2010.6.9
使用したLEDはしまりす堂さんの3チップSMD KWT722です。

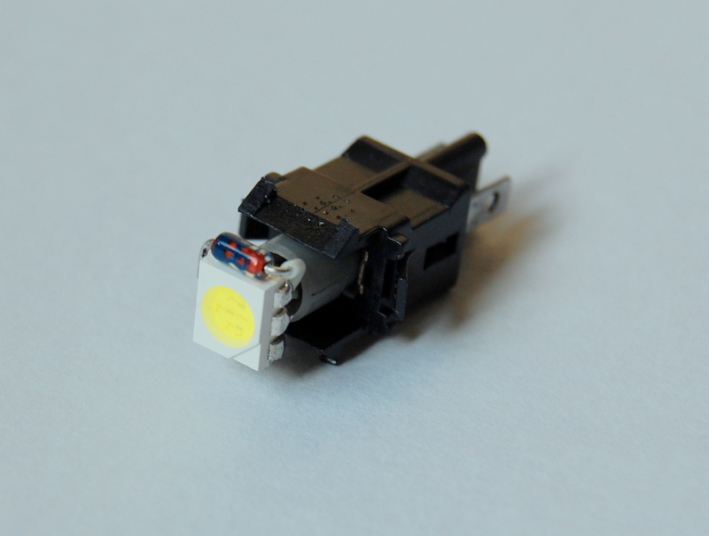

写真1	ソケットから麦球を取り外してLEDに換装したところです。電流制限には15mAのCRDを使用しました。

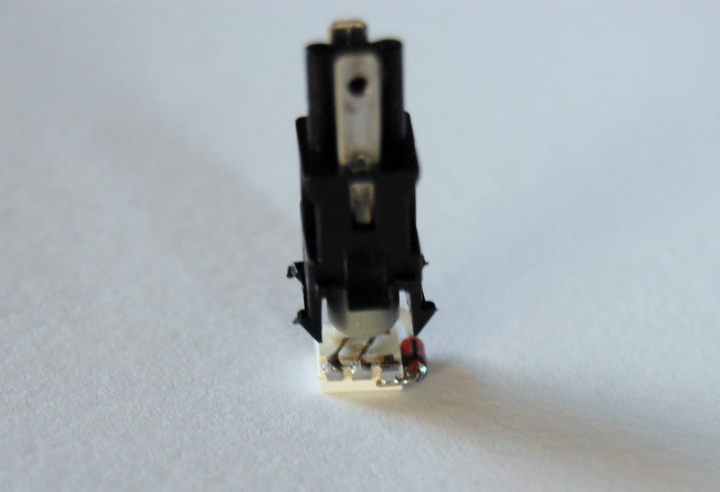

写真2	白色LEDならば効率を考えると3個直列にしたいところです。でも、砲弾型LEDでは難しいですよね。そこで、このLEDの登場です。1チップに3個のLEDが独立して内蔵されていますので、写真2のように配線すれば3個直列になってくれます。小型だし照射角が広いので、このような用途にはピッタリです。

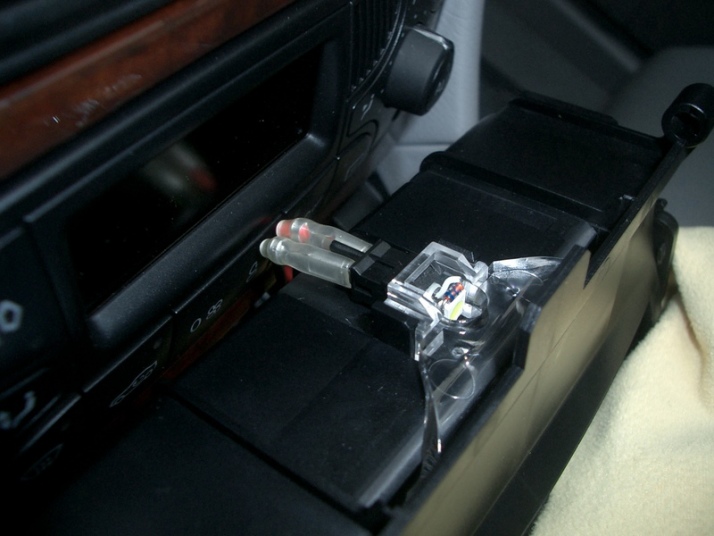

写真3	灰皿にセットするとこのようになります。発光面を少し引いて光が行き届くようにしました。

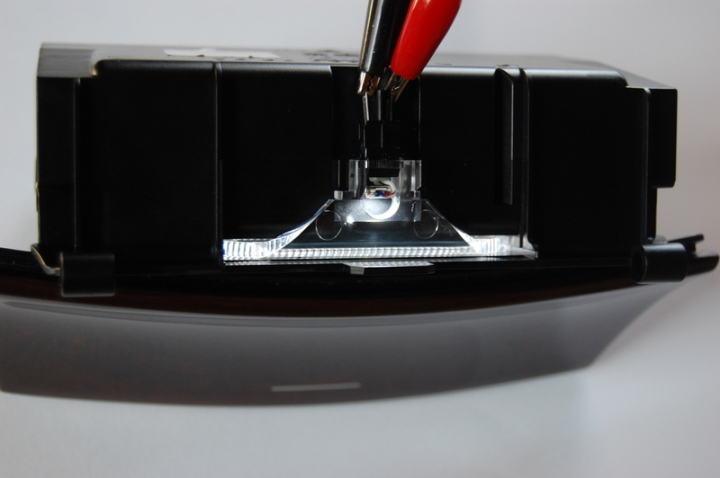

写真4	試しに点灯してみました。うまく全体が光っているようです。OKです。
